Long Load Storage: Mga System, Configuration at Gabay sa Pagpili

Bakit Nangangailangan ang Mahabang Pag-load ng Imbakan na Ginawa ng Layunin

Ang mga mahahabang load—mga bakal na tubo, aluminum extrusions, lumber, rebar, plastic tubing, rolled fabric, at structural profiles—ay nagbabahagi ng problema sa imbakan na hindi kayang lutasin ng karaniwang pallet racking: ang haba ng mga ito. Ang isang 6-meter steel bar na nakaimbak sa sahig ay sumasakop sa isang nakapirming footprint para sa buong haba nito, hinaharangan ang katabing imbentaryo, lumilikha ng panganib sa paglalakbay at pag-roll para sa sinumang nagtatrabaho sa malapit, at hindi nagbibigay ng proteksyon laban sa pinsala sa ibabaw mula sa pagkakadikit sa lupa o iba pang mga materyales. Kapag naipon ang dose-dosenang o daan-daang mga piraso, ang sahig ng bodega ay magiging isang pananagutan sa halip na isang asset.

Ang mga kahihinatnan ay masusukat. Ang mga pasilidad na umaasa sa floor stacking para sa mahahabang materyales ay nag-uulat ng hanggang 35% na mas magagamit na floor space na nakuhang muli pagkatapos mag-install ng purpose-built racking, at isang 50% na pagbawas sa mga pinsala sa paghawak ng materyal, ayon sa 2025 na pananaliksik mula sa Material Handling Institute. Higit pa sa pagbawas ng pinsala, ang wastong mahabang pag-iimbak ng pagkarga ay nag-aalis ng baluktot at pag-warping na nangyayari kapag ang mga hindi suportadong haba ay hindi pantay-pantay sa iba pang mga materyales—pinsala na hindi nakikita sa paggamit ngunit nagiging magastos kapag tinanggihan ng customer ang deformed na stock.

Nag-aalok ang merkado ng limang natatanging mga arkitektura ng system para sa mahabang imbakan ng pag-load. Naghahain ang bawat isa ng magkakaibang kumbinasyon ng uri ng pagkarga, timbang, dalas ng pagkuha, at floor plan. Ang pagpili ng maling isa ay nangangahulugan ng pagbabayad ng capital cost para sa isang sistemang hindi maganda ang pagganap o labis na nagpapahirap sa pang-araw-araw na operasyon. Pinaghiwa-hiwalay ng mga seksyon sa ibaba ang bawat opsyon at ang mga kundisyon kung saan ito ang tamang detalye.

Limang Uri ng System para sa Long Load Storage

Ang mga sistema ng imbakan ng mahabang load ay hindi mapapalitan. Ang sumusunod na limang kategorya ay kumakatawan sa mga pangunahing diskarte sa arkitektura na magagamit sa mga warehouse planner, metal service center, fabrication shop, at mga pasilidad sa pamamahagi:

• Cantilever racking: Ang mga pahalang na braso ay umuurong mula sa mga patayong haligi. Walang nakaharap na uprights. Ang nangingibabaw na solusyon para sa variable-length, hindi regular na hugis, o napakabigat na stock na nangangailangan ng forklift o crane access.
• pulot-pukyutan (pigeonhole) racking: Isang grid ng mga indibidwal na pahalang na tubo o channel, bawat isa ay may hawak na isang bundle o piraso. Napakataas na density ng imbakan na may indibidwal na kontrol sa lokasyon. Pinakamahusay para sa mataas na SKU-count na mga operasyon kung saan mahalaga ang piece-level traceability.
• Mga sistema ng imbakan ng patayo (patayo): Mga materyales na nakaimbak sa dulo sa mga patayong divider o mga puwang. Pinaliit ang footprint sa sahig para sa mas maiikling haba. Karaniwan sa mga workshop at fabrication cell kung saan ang espasyo sa sahig ang pangunahing hadlang.
• Dynamic (daloy) mahabang load system: Ang mga hilig na riles ay nagpapahintulot sa stock na dumaloy pasulong sa ilalim ng gravity habang ang mga piraso sa harap ay tinanggal. Nababagay sa mataas na turnover na mga operasyon na may pare-parehong materyal na cross-section kung saan kinakailangan ang pag-ikot ng FIFO.
• Automated long load storage system (ALSS): Mga mekanismo sa pagkuha na kinokontrol ng computer na naghahatid ng mga partikular na bundle o haba sa isang nakapirming output point. Ang pinakamataas na density, pinakamababang-labor na opsyon para sa mga operasyong may malalaking imbentaryo at pare-parehong mga profile ng materyal.

Cantilever Racking: Ang Pamantayan sa Industriya

Ang cantilever racking ay ang pinakamalawak na naka-deploy na long load storage system sa buong mundo, at sa magandang dahilan: tinatanggap nito ang pinakamalawak na hanay ng mga uri ng materyal, haba, at timbang nang hindi nangangailangan ng nakapirming compartment geometry. Ang mga armas ay nakaposisyon sa anumang taas sa kahabaan ng hanay sa 75–100 mm increments, inaayos nang walang mga tool sa karamihan sa mga modernong system, at pinahaba o pinaikli habang nagbabago ang mga profile ng imbentaryo sa paglipas ng panahon. Walang ibang system ang nag-aalok ng parehong kumbinasyon ng flexibility, load capacity, at accessibility.

Ang sistema ay binubuo ng tatlong elemento ng istruktura: ang base (isang floor-anchored foundation na nagbibigay ng lateral stability), ang column (ang patayong patayo na nagdadala ng lahat ng inilipat na load), at ang mga armas (mga pahalang na projection kung saan nakapatong ang mga materyales). Available ang mga armas mula 300 mm hanggang 1,800 mm ang haba; ang praktikal na tuntunin ay piliin ang haba ng braso na hindi bababa sa katumbas ng buong lalim ng naka-imbak na materyal, na walang overhang na lalampas sa kalahati ng patayong espasyo sa dulo ng mga braso.

Tinutukoy ng dalawang paraan ng pagtatayo ang antas ng pagganap ng istruktura:

• Roll-form (light to medium duty): Ginawa mula sa cold-rolled steel sheet, bolted assembly, mga armas na karaniwang may rating na hanggang 700 kg bawat isa. Mas mabilis na i-install, cost-effective para sa mga load na wala pang 1,500 kg bawat braso. Mas gusto ang paggamit sa loob.

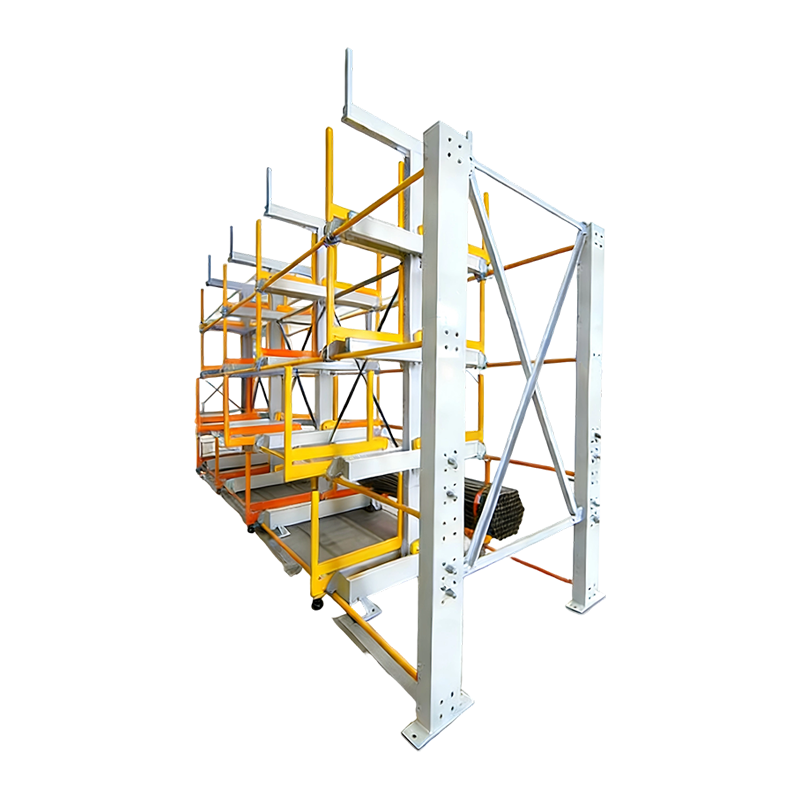

• Structural (mabigat na tungkulin): Ang hot-rolled na I-beam o C-channel na konstruksyon, na naka-bolted na may matataas na lakas na mga fastener, ang mga armas ay na-rate mula 900 kg hanggang mahigit 3,000 kg bawat isa. Angkop para sa mga panlabas na bakuran (galvanized finish available), overhead crane loading, at mga kapaligiran na may forklift impact exposure.

Ang mga opsyon sa pagsasaayos ay higit pang tumutukoy sa spatial na pagganap ng system:

• Single-sided: Mga braso sa isang mukha lamang. Inilagay sa dingding upang ma-maximize ang espasyo sa sahig. Pinakamahusay kung saan ang imbakan ng perimeter sa dingding ang pangunahing diskarte.
• Dalawang panig: Mga braso sa magkabilang mukha ng parehong column. Dinodoble ang kapasidad ng imbakan sa bawat column footprint. Nangangailangan ng pag-access sa pasilyo mula sa magkabilang panig; pinakamainam para sa mga free-standing na pag-install sa katawan ng warehouse.
• Mobile cantilever: Mga single o double-sided unit na naka-mount sa floor rails na may electrical drive. Ginagawa lang ang mga pasilyo kapag kailangan ang access, na tumataas ng 30–50% sa density sa mga static na system sa katumbas na lawak ng sahig.

Sumusunod ang mga cantilever system sa mga structural performance standards kabilang ang ANSI/RMI MH16.1, na namamahala sa mga rating ng load, mga limitasyon ng deflection, at disenyo ng column para sa mga industrial rack system. Ang mga pasilidad ay dapat humiling ng dokumentasyon ng engineering na nagpapakita ng pagsunod sa pamantayang ito—at mga lokal na kinakailangan sa seismic kung saan naaangkop—bago bumili ng anumang pag-install ng cantilever. Galugarin ang aming buong hanay ng mahabang sistema ng mga rack ng imbakan ng materyal , kabilang ang mga single-sided, double-sided, at heavy-duty na configuration para sa parehong panloob at panlabas na mga application.

Honeycomb at Pigeonhole Systems: Maximum Storage Density

Kung saan ang cantilever racking ay nag-iimbak ng maraming piraso sa bawat antas ng braso at kinukuha ang mga ito gamit ang isang forklift o crane, ang honeycomb storage ay nagtatalaga sa bawat indibidwal na bundle, bar, o haba ng sarili nitong nakatalagang pahalang na channel. Ang system ay isang grid ng mga parisukat o bilog na tubo—karaniwang 150 mm hanggang 400 mm sa cross-section—na nakasalansan sa isang structural frame at naa-access mula sa harap na mukha ng isang espesyal na retrieval cart, sideloader, o automated extractor.

Ang bentahe ng density ay makabuluhan: ang isang honeycomb system sa isang partikular na floor footprint ay maaaring mag-imbak ng dalawa hanggang apat na beses ang bilang ng mga indibidwal na line item kumpara sa cantilever racking na sumasaklaw sa parehong lugar, dahil ang vertical space ay ganap na ginagamit nang walang nasayang na mga puwang sa pagitan ng mga antas ng braso. Ang bawat posisyon ng channel ay isang discrete na lokasyon ng imbentaryo na may nakatalagang address, na nagpapagana sa barcode o RFID-based na piece-level na pagsubaybay na imposible sa isang cantilever na kapaligiran kung saan maraming piraso ang nagsasalo.

Ang trade-off ay inflexibility sa mga sukat ng compartment. Ang bawat channel ay may sukat para sa isang partikular na hanay ng cross-section. Ang isang pasilidad na nag-iimbak ng iba't ibang uri ng materyal na profile—square bar, round tube, flat strip—ay nangangailangan ng proporsyonal na kumplikadong paghahalo ng laki ng channel, at ang pagdaragdag ng mga bagong materyal na profile ay maaaring mangailangan ng karagdagang mga seksyon ng frame kaysa sa simpleng pag-reposition ng braso. Ang mga sistema ng pulot-pukyutan ay pinaka-produktibo sa mga metal service center, mga bodega ng pamamahagi, at mga pagpapatakbo ng fabrication na may matatag, mahusay na tinukoy na mga profile ng imbentaryo at mataas na dalas ng pagpili.

Ang imbakan ng pulot-pukyutan ay isa ring pundasyong arkitektura para sa karamihan ng mga automated na long load retrieval system, kung saan ang channel grid ay nagsisilbing storage medium at ang isang machine carriage ay awtomatikong humahawak sa pagkuha at paghahatid.

Mga Automated Long Load Storage Solutions

Ang mga automated long load storage system (ALSS)—minsan ay tinatawag na automated pipe o bar storage system—pinagsasama-sama ang isang honeycomb o cantilever-analog na istraktura ng imbakan na may isang computer-controlled na mekanismo sa pagkuha na naghahanap, kumukuha, at naghahatid ng isang tinukoy na bundle o haba sa isang itinalagang istasyon ng output nang walang interbensyon ng operator sa storage zone. Ang operator ay nakikipag-ugnayan lamang sa output point, na inaalis ang oras at panganib na nauugnay sa pag-navigate sa isang forklift sa isang racking aisle upang mahanap at kunin ang isang partikular na piraso.

Ang mga pakinabang sa pagpapatakbo ay pinagsama sa tatlong dimensyon:

• kahusayan sa paggawa: Ang isang solong operator sa istasyon ng output ay maaaring pamahalaan ang daloy ng materyal na kung hindi man ay mangangailangan ng dalawa o tatlong mga operator ng forklift na nagtatrabaho sa mga pasilyo ng imbakan. Sa mga operasyong nagpapatakbo ng maraming shift, ang pagbabawas ng gastos sa paggawa lamang ay karaniwang naghahatid ng payback sa loob ng 18–36 na buwan sa mga medium-to-large na pag-install.
• Densidad ng imbakan: Dahil ang mga pasilyo para sa forklift navigation ay inalis, ang mga automated system ay maaaring mag-imbak ng materyal sa mga densidad na 60–80% na mas mataas kaysa sa katumbas na manual cantilever installation sa parehong footprint ng gusali.
• Katumpakan ng imbentaryo: Ang bawat pagkuha at pagbabalik ay naitala ng warehouse management software (WMS) ng system. Tinitiyak ng weight-based o length-based na pag-verify sa istasyon ng output na ang tamang materyal ay nakuha at na ang mga talaan ng imbentaryo ay na-update sa real time—isang antas ng katumpakan na hindi maaaring patuloy na mapanatili ng mga manual na operasyon.

Ang mga automated system ay kumakatawan sa isang malaking pamumuhunan sa kapital at pinaka-makatwiran sa mga pasilidad na may mataas na dami ng pang-araw-araw na pagpili, mahal o mahirap-kumutin na imbentaryo ng materyal kung saan magastos ang mga error, o mga merkado ng paggawa kung saan kakaunti o mahal ang mga bihasang operator ng forklift. Para sa sheet metal at flat stock automation, ang aming mga awtomatikong sistema ng imbakan ng sheet metal ihatid ang parehong mga prinsipyo ng density at precision retrieval na inilapat sa mga flat material na format.

Pangunahing Pamantayan sa Pagpili: Isang Desisyon Matrix

Karamihan sa mga pasilidad ay hindi nangangailangan ng pinaka sopistikadong sistemang magagamit—kailangan nila ang system na pinakamahusay na tumutugma sa kanilang partikular na profile sa pagpapatakbo. Apat na variable ang nagtutulak sa desisyon sa pagpili:

Isang praktikal na shortcut sa pagpili: kung ang iyong operasyon ay kumukuha ng materyal nang higit sa 15–20 beses bawat shift at ang mga error sa katumpakan ay magastos, suriin ang mga awtomatikong system. Kung ang dalas ng pagkuha ay mas mababa at ang paghahalo ng imbentaryo ay madalas na nagbabago, ang cantilever racking ay nag-aalok ng pinakamahusay na kumbinasyon ng kapasidad, flexibility, at capital efficiency. Para sa karamihan ng mga pagpapatakbo ng pag-iimbak, paggawa, at pamamahagi ng metal, ang aming mahabang rack ng imbakan ng materyal Saklaw ng hanay ang cantilever at mga istrukturang pagsasaayos na tumutugon sa pinakamalawak na hanay ng mga kinakailangan sa imbakan ng industriya.

Floor Space vs. Vertical Space: Kinakalkula ang ROI

Ang return on investment para sa long load storage racking ay pinakamalinaw na ipinapakita sa pamamagitan ng pag-convert ng floor space na nabakante sa pamamagitan ng racking sa dollar-per-square-meter value at paghahambing nito sa annualized system cost.

Isaalang-alang ang isang tipikal na senaryo ng metal service center: isang 2,000 m² warehouse floor kung saan 600 m² ay kasalukuyang inookupahan ng floor-stacked long material inventory. Ang pag-install ng double-sided cantilever racking sa isang 200 m² footprint (apat na row ng racking na may access aisles) ay maaaring tumanggap ng parehong dami ng materyal na dating nangangailangan ng 600 m², na nagre-recover ng 400 m² ng magagamit na espasyo sa sahig. Sa rate ng pag-upa ng bodega sa industriya na $80 bawat m² bawat taon, ang nabawi na espasyo ay kumakatawan sa $32,000 sa taunang pagbawas sa halaga sa sahig—bago ibigay ang pinababang pinsala sa materyal, mas mababang mga rate ng pinsala, mas mabilis na oras ng pagkuha, at pinahusay na katumpakan ng imbentaryo.

Pinagsasama-sama pa ng paggamit ng patayong espasyo ang kalkulasyong ito. Ang isang karaniwang pang-industriya na gusali na may 9-meter na malinaw na taas ay kayang tumanggap ng cantilever racking hanggang 7-8 metro, na nagtataglay ng maraming antas ng braso sa parehong footprint sa sahig. Ang nag-iisang 6-meter column section na may anim na antas ng braso sa 1,200 mm spacing ay nag-iimbak ng materyal sa vertical volume na mangangailangan ng floor stacking sa isang lugar nang maraming beses na mas malaki.

Ang pagkalkula ng ROI para sa mga automated na system ay pinalawak pa ito: ang pinababang gastos sa paggawa, malapit sa zero na mga error sa pagkuha, at pinahusay na bilis ng paglilipat ng materyal ay mga pakinabang sa pagpapatakbo na pinagsama taun-taon. Para sa mga high-volume na operasyon na nagpoproseso ng higit sa 500 pick bawat araw, ang kabuuang halaga ng pagmamay-ari sa loob ng 10-taong yugto ay madalas na pinapaboran ang automation kaysa sa patuloy na gastos sa paggawa ng mga manu-manong pagpapatakbo ng cantilever.
